這台UPS是喵爸在2007年台達電子研討會抽到的獎品,使用至今還是頭好壯壯
但是電池方面因有其使用壽命,所以必須每3年進行更換,以確保電池能夠正常充放電~~

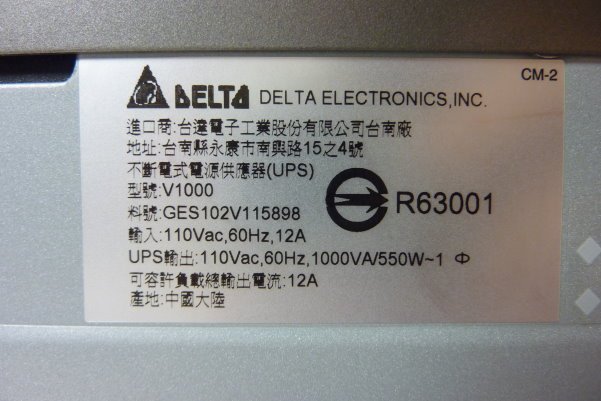

這台是1000VA的喔~~容量相當大,喵爸東接西接也不過用了他33%的負載量而已~~

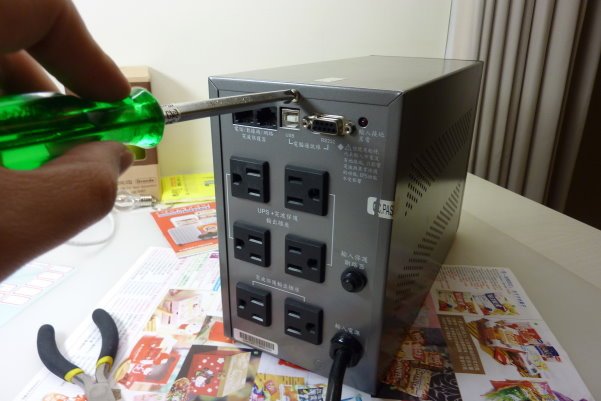

好了,開始拆殼啦~屁股有一顆螺絲,先拆了他~~

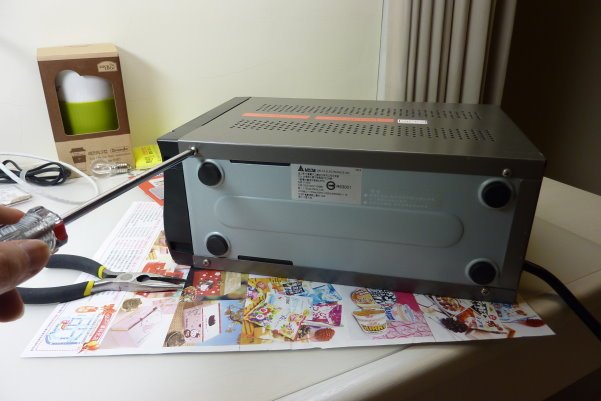

腳座有4顆螺絲,一樣不放過~~

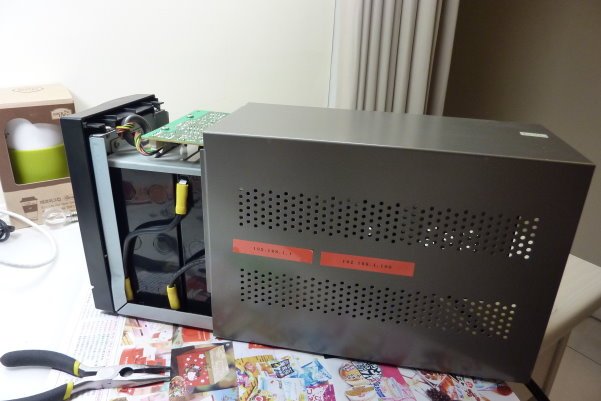

外殼螺絲拆完後,慢慢的把外殼往後抽,第一次有點緊,不用擔心,抓到技巧就順了~~

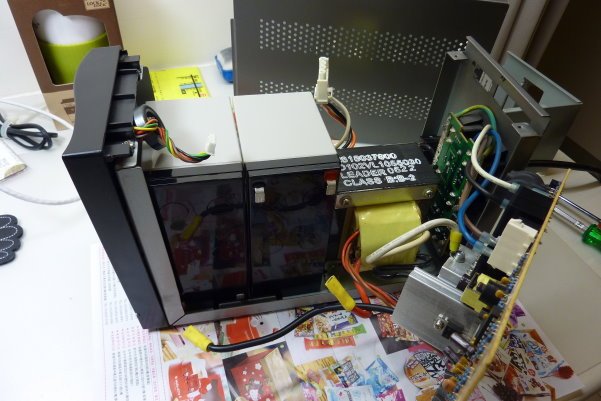

脫光光,這樣就成功了一半~~



喵爸習慣先把電源拆掉,免得不小心阿~~~~嘶~~~~~

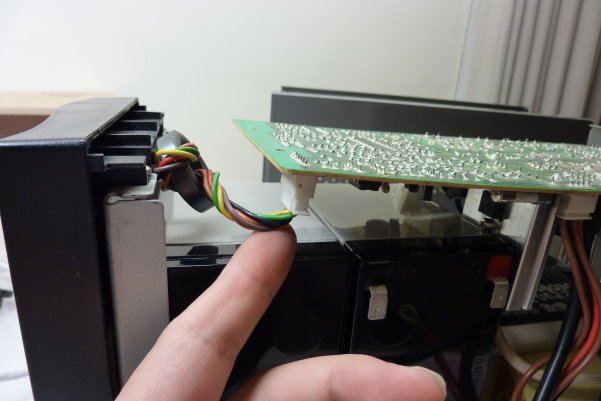

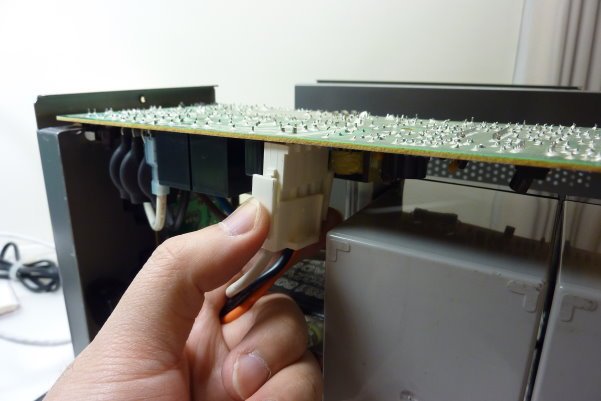

再來拆電路板的連接線,共有兩處



這是第二個,也要拆掉~~

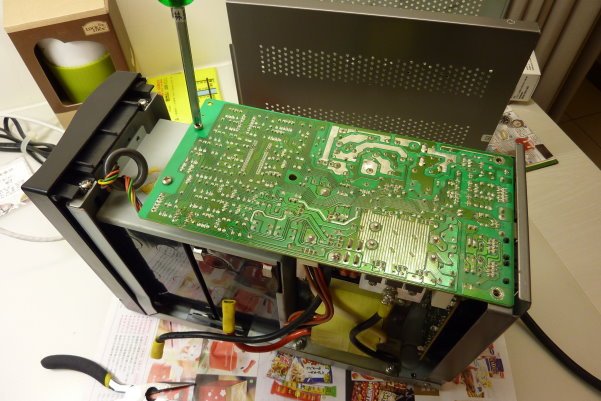

再來就是將電路板上的螺絲拆除,共有2個



好啦~電路板也順利拆除了

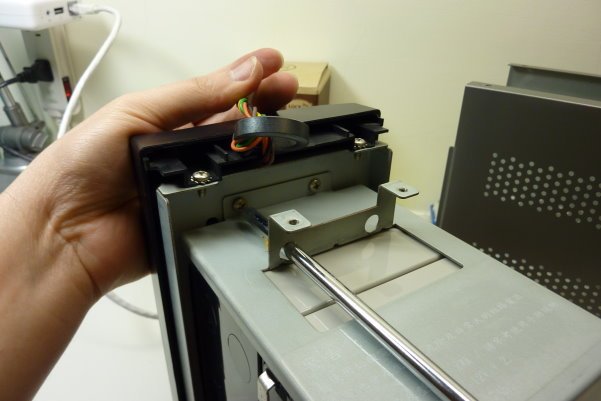

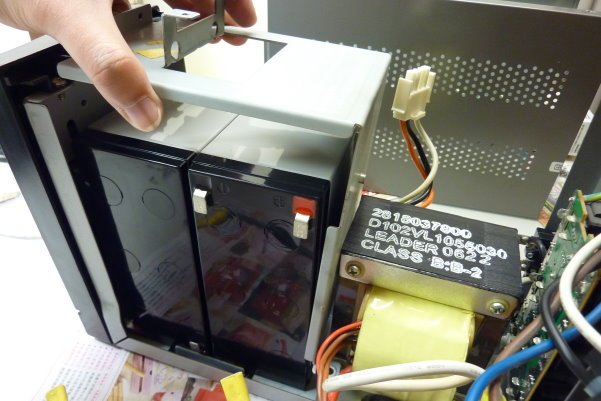

接下來就是拆除電池的固定板,這邊有兩個螺絲,建議用長一點的螺絲起子會比較好拆

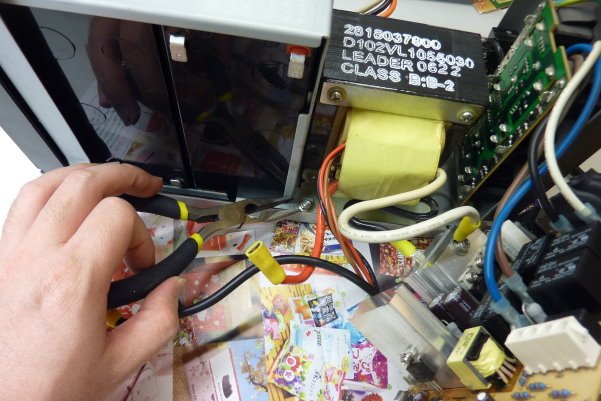

這個地方就比較麻煩了,因為喵爸沒有小套筒(其實也不需要),所以就用尖嘴鉗慢慢轉開~~



終於讓我拆下來了吧!!

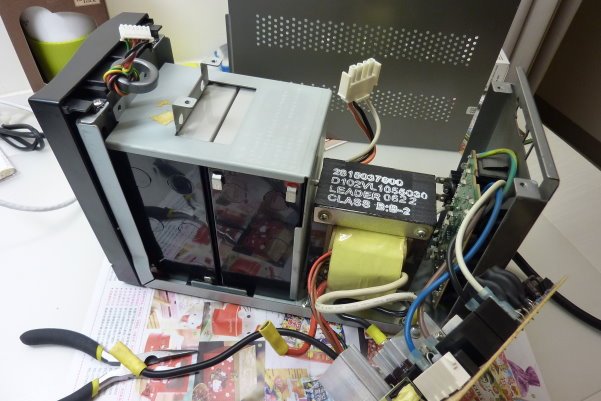

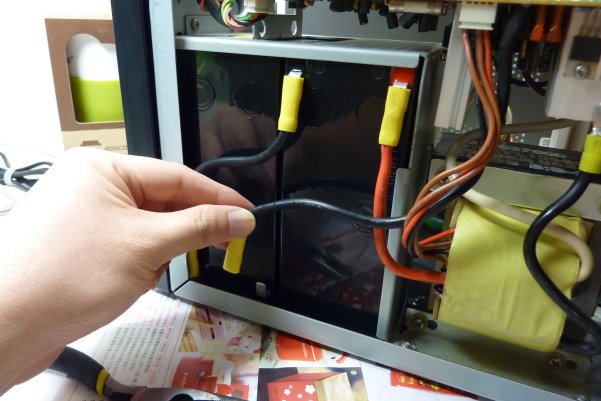

該拆的都拆了,接下來再把電池更換下來就可以了~~

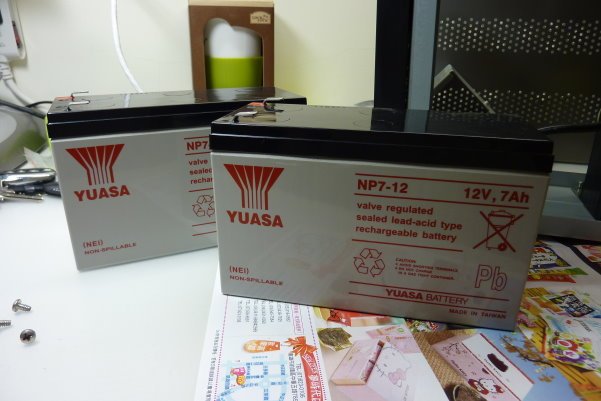

電池可以去一 般賣電池專賣店購買會便宜許多,喵爸買的是YUASA NP7-12 7Ah的電池*2顆

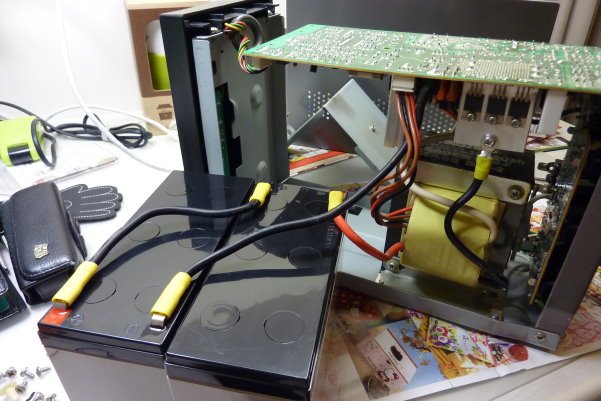

電池裝上前先進行測試(正負極不能接錯!!!),確認能夠正常運作後再將各零組件裝回即可~~


這台UPS電池真是出了名的難拆,幾乎快要把整台拆光才能更換電池,
可是只要方法用對,拆裝不用半小時就搞定了,
好了,看看下次還有甚麼東西可以讓喵爸拆來玩玩看~~~
